Ncepower Gen.8 シリーズ 1200V/140A IGBT の製品紹介

2026,07,21

Xinjieneng が発売した最新の第 8 世代 IGBT (Gen.8 IGBT) シリーズは、飽和電圧降下 (VCE(sat)) とスイッチング損失 (Eon、Eoff) の最適なバランスを実現しています。このシリーズは超高密度のマイクロトレンチゲートアーキテクチャを採用しており、デバイスの構造密度を大幅に高め、伝導損失を効果的に低減します。同時に、デバイスのドリフトゾーンとバッファ層の設計革新により、スイッチング損失とターンオフストレスの二重最適化が達成され、実際のアプリケーションでのシステム効率とアプリケーションマージンの両方を考慮できるようになりました。

本稿では、Gen.8シリーズの代表的な製品であるNCE140GD120VTP4を例に、このシリーズの主な特長をご紹介します。このデバイスの定格電圧は 1200 V、100 °C での定格電流は 140 A です。このデバイスは TO-247Plus-4L パッケージにパッケージされており、太陽光発電インバータ、エネルギー貯蔵、UPS、充電パイルなどのグリーン新エネルギーおよび高効率アプリケーションシナリオに適しています。

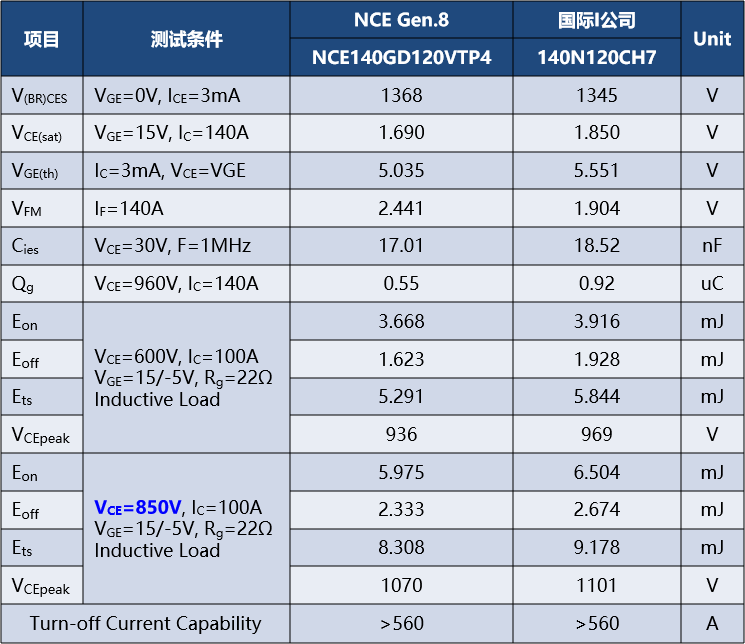

次の表は、同じ条件および同じ装置の下で、この製品と業界の同じ仕様の最高の競合製品との測定パラメータの比較を示しています。

製品の利点

●-40℃～175℃の全温度範囲におけるV(BR)CESが定格耐電圧を超えています。

● 100% Icpuls シャットダウンテスト

より厳しいHV-H3TRB評価に合格可能

●導通損失が低く、スイッチング損失が優れています。

● 非常に低いターンオフ VCEpeak

応用分野

●太陽光発電インバータ

●エネルギー貯蔵

●UPS

Ncepower Gen.8 シリーズ IGBT は、650V、750V、1000V、1200V、1400V、1700V の 6 つの電圧プラットフォームをカバーする、より多くの仕様とモデルを今後も導入していく予定です。さまざまなアプリケーション分野の異なる要求を満たすために、同じ電流/電圧仕様で選択できる複数のサブシリーズも用意されています。たとえば、NCE140GD120VTP4 と同じ電流/電圧仕様の S シリーズ (モデル NCE140GS120VTP4) は、ダイオードのサージ耐量に対する高い要件があるエネルギー貯蔵などのアプリケーション向けに特別に設計されており、フリーホイーリングダイオードのサージ耐性がさらに強化されています。

この製品のリリースは、単なる単一モデルのパラメータのアップグレードではなく、新建能の第 8 世代 IGBT 技術が成熟した量産段階に入ったことを示しており、その性能は最高の国際競合他社と直接競合するか、さらにはそれを上回る可能性があります。

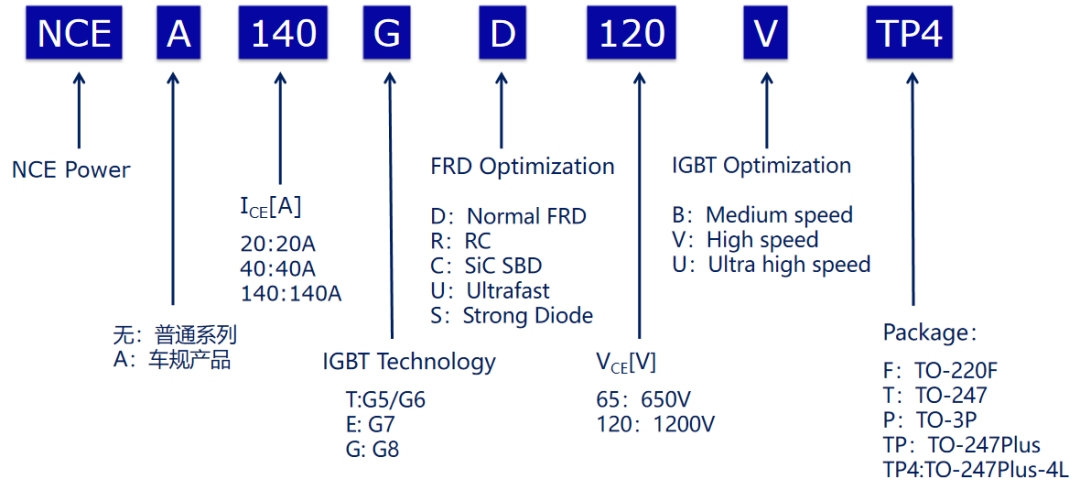

命名規則
